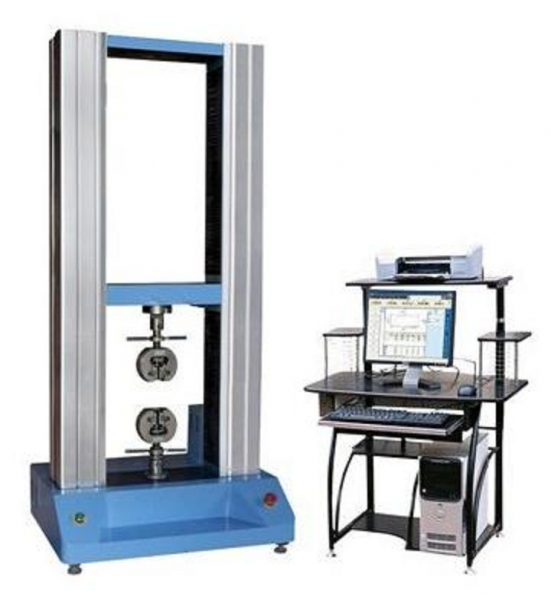

TS-04 Mukavemet Test Cihazı
TS-04 Serisi çift sütunlu ve bilgisayar kontrollü üniversal test cihazları, yüksek kapasiteli çekme, basma, eğilme, yırtılma ve soyulma testlerini program yardımı ile gerçekleştirir. Demir, çelik, bakır gibi metalik ve kompozit malzeme, kauçuk, plastik, emniyet kemeri, tekstil, kağıt, iplik gibi metalik olmayan malzemelerin testlerinde kullanılır. Bu amaçla geliştirilen birçok çekme ve basma çeneleri, özel aparatlar mevcuttur. Özellikle üretim yapan firmalarda araştırma-geliştirme amaçlı, kalite kontrol laboratuvarlarında, eğitim amaçlı olarak okullarda kullanılabilir. Ayrıca inşaat sektöründe, havacılık, otomotiv, kablo, tekstil, plastik, sağlık sektörlerinde çok geniş bir uygulama alanı bulunmaktadır.



Genel Özellikleri :

  • AC servo motor ve sürücü sistemi, stabil kuvvet momenti oluşturur.
  • Yüksek hassasiyetli vidalı mil sistemi sayesinde stabil bir transmisyon gerçekleşir.
  • PC kontrol sistemi ve gelişmiş yazılım sayesinde cihazın aşağı-yukarı hareketleri çok hassastır.
  • Manuel kontrol panelinden cihazın aşağı-yukarı hareketleri istenen hızda gerçekleştirilir.
  • Gelişmiş yazılım sayesinde ve mekanik limit anahtarları ile aşırı yüklemenin önüne geçilir. Cihaz bu limit değerlerine ulaştığında, cihaz otomatik olarak durur ve aşırı akım çekmesini önler. Program gerçek zamanlı verileri toplar, grafiğini çizer, test verilerini ACCESS ve SQL’e atar.

Kuvvet – Zaman, Kuvvet-Uzama, Uzama-Zaman grafikleri elde edilir, test verileri görüntülenir, kayıt, analiz ve rapor alınır.

Teknik Özellikleri
Model TS04-10 TS04-20 TS04-50 TS04-100 TS04-200 TS04-300
Kod No MC404-001 MC404-002 MC404-003 MC404-004 MC404-005 MC404-006
Kapasite (KN) 10 20 50 100 200 300
Kapasite (Ton) 1 2 5 10 20 30
Ebat 760×500×1750mm 830×550×2000mm 1130×650×2650mm
Ağırlık 460kg 720 kg 1800 kg
Çene Düz Ağız 0-7mm 0-14mm 0-20mm
V Ağız Ø4-Ø9mm Ø4-Ø14mm Ø9-Ø26mm Ø9-Ø32mm
Şekli Kamalı
Güç  Mono Faze 220V±10%,50Hz Tri Faze 380V±10%,50Hz
Kolon Arası Mesafe 400mm 570mm
Çekme Test Mesafesi 600mm
Baskı Testi Mesafesi 700mm
Ölçüm aralığı Tam kapasitenin 0.4% – 100%
Hassasiyet 0.5%’den daha iyi
Test Yükü Çözünürlüğü 1/300000
Mesafe Okuma 0.0025 mm
Deformasyon Hassasiyeti ±0.5%
Hız 0.01 – 500mm/dk
Hız hassasiyeti ±1% (0.01~10mm/dk)
±0.5% (10~500mm/dk)
